1、产品概述
STD组串式储能系统主要由组串式储能变流柜、交流配电柜&本地EMS系统、升压变压器等组成，组串式储能变流柜的功能主要是实现储能电池的充放电管理，并且实现对电池PACK的能量均衡管理，交流配电柜的功能主要是实现多台储能变流柜交流侧并联后的汇流，本地EMS系统的功能主要是实现对整个储能系统的能量管理与监测，并实现与远程后台的信息交互。STD组串式储能系统采用电池PACK级能量均衡管理控制、全模块化设计理念，实现储能系统全生命周期内更高集成度、更优投资、更简运维、更安全可靠的价值。
2、应用场景

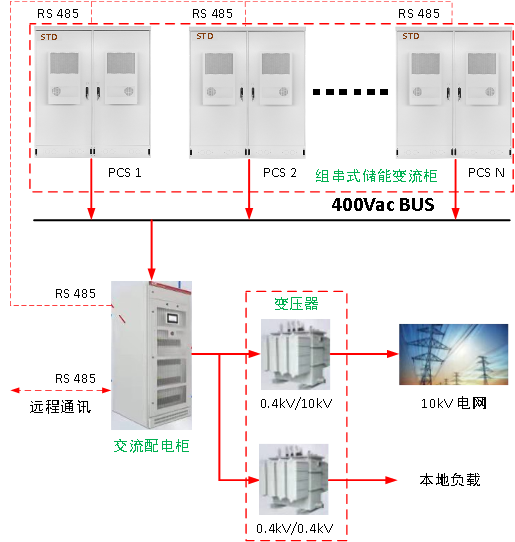

1）电网侧储能应用场景
1）解决可再生能源发电的不稳定性、间歇性问题，提升可再生能源在电网中的渗透率。
2）利用电池储能技术所具有快速精准的响应能力，参与电网的AGC调频辅助服务。
3）利用储能的灵活调节能力提升交直流电网的安全稳定运行能力。
4）利用储能在光伏发电系统的低压侧形成缓冲层，吸收部分出力过大的光伏发电，便于调度部门对潮流进行控制，保证电网稳定运行。
5）通过储能设备，将新能源的发电量存储起来，在新能源发电波动时，提供短时平抑波动的功能。
6）用电高峰时间段，利用储能系统快速放电支撑，有效缓解因负荷集中使用时对输配电站的压力。

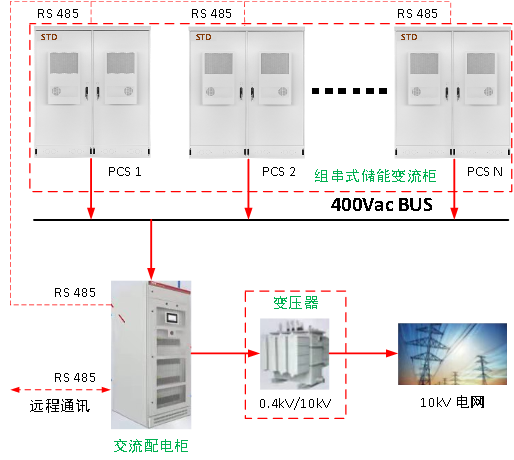

2）用户侧储能应用场景
1）利用峰谷电价差，通过谷时充电储能、峰时放电供能，减少用户用电成本，为用户节约电费。
2）当电网掉电时，储能系统运行在离网供电模式给负载供电，减少电网掉电带来的经济损失。
3）利用储能系统替代峰值用电时的变压器容量，使用户降低变压器使用成本，减少变压器投资扩容的周期。

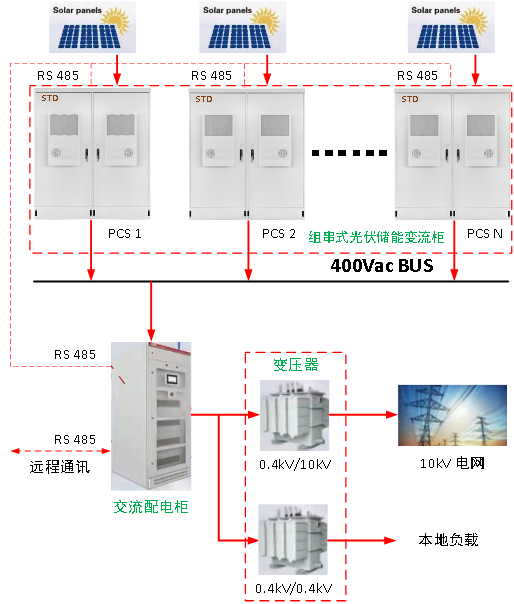

3）光伏储能一体化应用场景
1）光伏的能量优先存储在电池中，余电给负载供电，当光伏能量不足时，由储能电池给负载供电。
2）当市电断电时，自动切换为离网带载模式，保证负载不掉电，同时支持离网黑启动，保证应急负载供电。

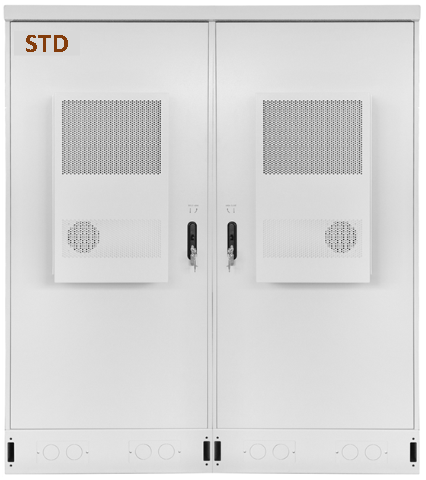

3、组串式储能变流器外观
组串式储能变流器柜集成了储能AC/DC模块、BCU模块、本地EMS系统与电池系统，采用IP54高防护等级设计，能够应对户外各种类型的天气。
4、性能特点
1）采用模块化设计理念，提高系统稳定性，安装维护方便，便于扩容。
2）可适配多种电池，针对不同电池实现不同充放电策略。
3）能量调度可调控，用户可根据所在地区不同时段的用电政策，改变充放电逻辑。
4）功率因数任意可调，可实现有功、无功独立控制，满足不同负载需求。
5）采用能量均衡管理控制器，将储能系统的能量管理精细化到电池PACK级。
6）电池PACK级能量均衡管理控制器，避免失配导致容量损失；
7）支持新旧电池混用，使补电分期部署，
8）组串式储能变流器柜采用IP54高防护等级设计，功率密度高、维护方便。
9）电池包免处理直接更换，运维成本低。
5、技术参数
|
直流侧参数 |
直流电压范围 |
550~850V |
|
|
直流最大电流 |
110A |
220A |
|
|
直流最大功率 |
66kW |
110kW |
|
|
交流并网参数 |
额定输出功率 |
60kW |
100kW |
|
额定电网电压 |
400V±15% |
||
|
电网频率 |
50Hz/60Hz±2.5Hz |
||
|
交流额定电流 |
86A |
143A |
|
|
输出THDi |
≤3% |
||
|
并网功率因数 |
-1~+1 |
||
|
系统参数 |
整机最高效率 |
97.3% |
97.3% |
|
接线方式 |
三相三线/三相四线 |
||
|
冷却方式 |
空调散热 |
||
|
噪声 |
70dB |
||
|
温度范围 |
-20℃～50℃ |
||
|
防护等级 |
IP54 |
||
|
海拔 |
3000m |
||
|
湿度范围 |
0～95% |
||
|
尺寸（宽*高*深） |
1300*1100*1850mm |
||
|
通讯方式 |
显示 |
7寸彩色触摸屏 |
|
|
上位机通信方式 |
ModBusTCP/IP |
||
|
标准通讯接口 |
LAN、RS485、CAN |
||
|
电池系统参数 |
电池电压范围 |
500~850V |
500~850V |
|
电芯规格 |
3.2V 105AH |
3.2V 105AH |
|
|
电池包规格 |
51.2Vdc 10.8kWh |
51.2Vdc 10.8kWh |
|
|
电池包尺寸（宽*深*高） |
560*800*160mm |
560*800*160mm |
|
|
电池包数量 |
14 |
14 |
|
